在大型地面电站中，直流侧接线复杂、连接点多，任何一个连接点的细小隐患，都可能导致设备损坏甚至引发火灾。行业数据显示，约90%的电站事故源于直流侧。面对这一行业难题，阳光电源1+X 2.0模块化逆变器创新应用“直流安全AI全域管理方案”，基于“PDC”（预防Prevent-诊断Diagnose-隔离Contain）三阶防控模型，以主动精准的防护能力，为电站安全提供了全新解法。

近日，阳光电源联合TÜV莱茵，对1+X 2.0在短路、拉弧、虚接、低倍过流四类典型直流安全隐患下的防护表现进行了实测。面对挑战，1+X 2.0的表现如何？

短路测试：毫秒分断，安全断电

传统汇流箱采用铜熔丝作为保护元件，因熔点高，在短路故障下熔体升温缓慢，难以及时分断，引发持续燃弧，瞬间灼穿熔丝盒、烧毁器件。阳光电源汇流箱创新采用熔点更低的银熔丝作为核心熔体材料，并通过多断点拓扑结构设计，有效提升灭弧能力与响应速度。

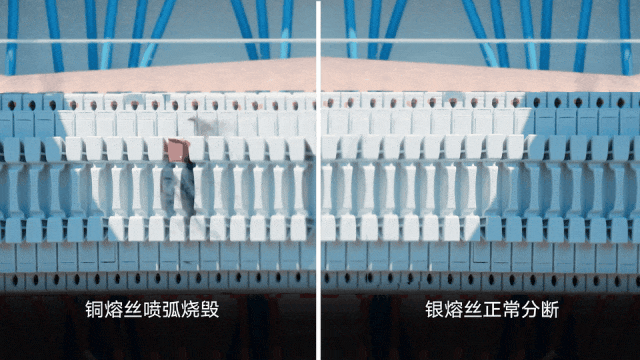

在实测现场，测试人员将一台受测汇流箱中的银熔丝更换为铜熔丝，用以对比不同熔体材料下的短路响应差异。当人为触发短路故障后，铜熔丝出现强烈喷弧并烧毁，而银熔丝在毫秒间完成分断，熔体完好无损、未产生燃弧，实现了安全断电。

拉弧测试：32ms捕获电弧信号，瞬时联动关断

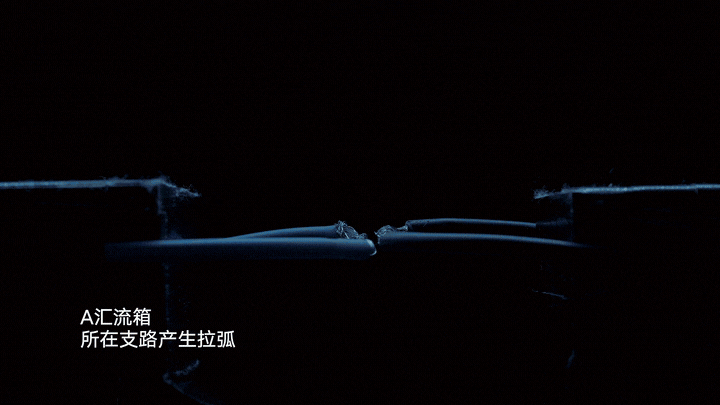

拉弧是直流侧最具破坏力的隐患之一，高压下的电弧温度可瞬间超过3000℃，极易引发火灾。在实测现场，人为诱发拉弧后，汇流箱32毫秒内精准识别拉弧并关断，并通过逆变器实现同一逆变单元汇流箱联动关断，迅速隔离风险，防止故障扩散，全程设备无损坏、无明火。

“并联拉弧的电气特性极其复杂，信号易被噪声淹没，传统算法很难准确识别。”阳光电源专家介绍，阳光电源首创的直流并联拉弧保护技术，搭载拉弧智能诊断算法，可根据不同场景、不同工况自适应调整保护阈值，精准识别拉弧信号并关断，保护电站安全。

虚接测试：靶向隔离异常 保障发电不中断

直流端子虚接在大型地面电站中隐蔽性强，初期温升缓慢，传统的过流保护方式难以及时识别异常，易导致逆变器过温停机。1+X 2.0创新搭载智能端子过温保护技术，基于高精度NTC温度传感器和AI算法，实时监测温度，预警并隔离潜在故障。

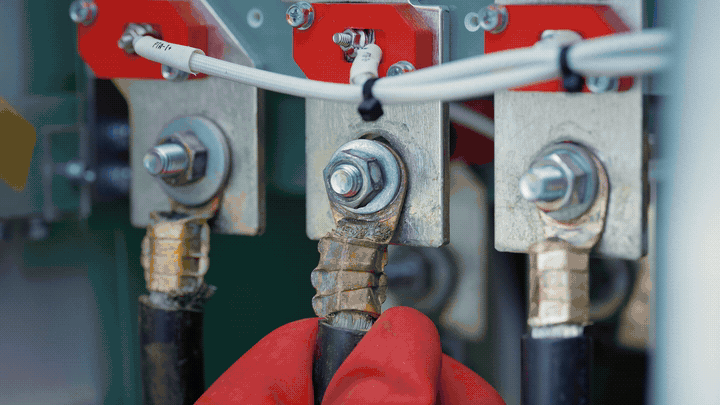

在实测现场，人为触发虚接后，受测PV端子接触点温度以每分钟约0.5–2℃缓慢上升，随后逐渐趋于稳定。1+X 2.0实时监测端子温度变化，在温度突破阈值约15分钟后发出告警，并精准关断对应支路，不影响其他支路的正常发电。测试验证了1+X 2.0对于PV端子渐进性热隐患的及时识别与安全防护能力。

低倍过流测试：2毫秒内快速分断，不伤机

传统熔丝方案的分断速度依赖于故障电流大小，在低倍过流等隐性故障下，熔丝往往难以及时分断，长时间的电流冲击可能损伤 IGBT 等关键器件。阳光电源全球首创的激励熔丝保护方案，在传统熔丝基础上集成智能引弧、高效冲切和强力灭弧三大核心装置，为逆变器提供了更高效、更主动的保护机制。

实测中，测试人员人为制造短路故障，结果显示，1+X 2.0仅用1.472毫秒精准切断故障回路，分断后逆变器无损坏、顺利重启。相较于传统方案在526毫秒后才完成分断，阳光电源激励熔丝方案在响应速度和保护精度上具备显著优势。

阳光电源专家指出，激励熔丝方案可精确识别短路、拉弧等15种故障，主动触发激励信号，在毫秒级内完成强制分断，有效保障逆变器安全运行。

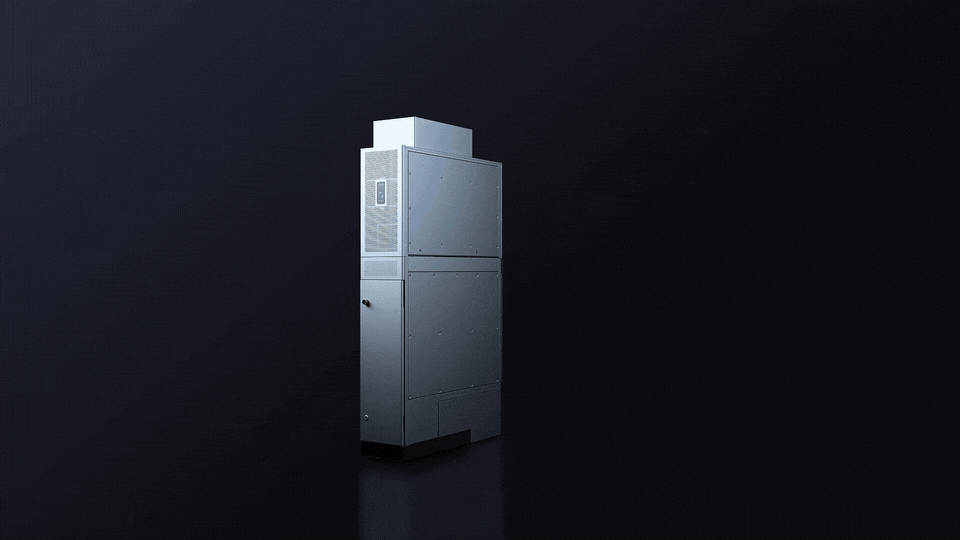

1+X 2.0快速主动分断故障电流

TÜV莱茵认证专家田兴新全程见证实测。他表示，1+X 2.0及其搭载的直流安全AI全域管理方案成功通过全部挑战，展现出其在主动识别、精准分断与系统级防护上的领先能力。这不仅为大型光伏电站直流侧安全提供了可验证的技术路径，同时也为行业探索更高水平的安全防护，提供了一个可借鉴的思路。

未来，随着光伏系统不断向更大规模、更高电压演进，直流侧安全的重要性将愈发凸显，唯有以更主动、更智能的防护体系夯实安全根基，才能让清洁能源行稳致远。
