成都华微的重磅产品8位64G采样率超高速ADC芯片（HWD08B64G）一直在持续迭代升级，迭代升级后的量产版本-3dB带宽有50%的大幅度提升，模拟信号输入可支持DC~29GHz，同时误码率降低至e-15，以及保持标准的204C接口。HWD08B64G自发布以来凭借领先国内外的超高性能，近几年在仪器仪表、激光通信以及复杂电磁环境技术等领域得到广泛应用，25年6月份的迭代升级版本发布后又引起业内的高度关注。
高速示波器对于各行业的影响
在通信、半导体、航空航天等前沿领域，超高速信号的精准捕获与分析是技术突破的关键。从高速串行总线的信号完整性验证，到芯片瞬态响应的深度解析，再到雷达射频信号的实时监测，都对测试测量仪器提出了严苛要求。作为高端示波器的“信号之眼”，模数转换器（ADC）的性能直接决定了示波器的观测能力。8位64G采样率ADC凭借卓越的高速采样性能与高性价比优势，成为高端示波器的核心赋能器件，为超高速信号观测带来革命性突破。
传统示波器受限于ADC采样率与带宽，面对数十吉赫兹的超高速信号时，往往会出现信号混叠、细节丢失等问题，难以还原信号的真实面貌。而8位64G采样率ADC的出现，彻底打破了这一技术瓶颈。64G超高采样率意味着示波器每秒可捕获640亿个数据点，远超Nyquist采样定理对超高速信号的采样要求，能够轻松实现对数十吉赫兹带宽信号的无失真采集。同时，8位量化精度在满足超高速采样的基础上，兼顾了信号幅值的分辨能力，足以精准捕捉信号的幅度变化特征，为后续信号分析提供可靠的数据支撑。
在高端示波器的应用中，8位64G采样率ADC展现出无可替代的技术优势。
在高速通信测试场景下，5G、6G通信系统中的射频信号与高速串行信号，传输速率动辄达到数十Gbps，信号上升沿以皮秒计。搭载8位64G采样率ADC的高端示波器，能够精准捕获信号的瞬态跳变，清晰呈现眼图的轮廓与细节，帮助工程师快速判断信号完整性，排查码间干扰、抖动等问题，加速通信设备的研发与验证进程。
在半导体芯片测试领域，芯片内部的高速时钟信号、数据传输信号的频率不断攀升，对测试仪器的采样能力提出了极高要求。8位64G采样率ADC可助力示波器实现对芯片超高速信号的实时采集，准确分析芯片的开关特性、功耗瞬态变化，为芯片设计优化、性能评估提供精准的数据依据，推动高性能芯片的迭代升级。
在航空航天与国防领域，雷达、卫星等设备的射频信号具有频率高、瞬态性强的特点，信号的细微变化都可能影响设备的工作性能。配备该ADC的高端示波器，能够对这类复杂信号进行高保真采集，支持长时间信号记录与深度分析，帮助科研人员掌握信号的动态特性，为装备的可靠性提升提供技术保障。
此外，8位64G采样率ADC还具备高集成度、低功耗的特性，契合高端示波器小型化、便携化的发展趋势。在保证超高采样性能的同时，有效降低仪器的功耗与体积，满足现场测试、户外监测等多样化应用场景的需求。
从实验室的精密研发，到产线的质量检测，再到现场的故障排查，8位64G采样率ADC正以强大的技术实力，为高端示波器注入核心动力。它不仅打破了超高速信号观测的技术壁垒，更以高性价比的优势，推动高端测试测量仪器的普及应用，助力各行业突破技术瓶颈，加速创新发展。在超高速信号分析的赛道上，8位64G采样率ADC与高端示波器的强强联合，必将开启更多前沿领域的探索新可能。
多通道示波器应用方案
针对当前示波器行业发展需求，基于成都华微自研超高速、高带宽ADC（HWD08B64G）、高带宽有源单转差放大芯片SDA（HWDSDA110G）以及时钟芯片（HWD6952）实现多通道超高采样率示波器应用方案。

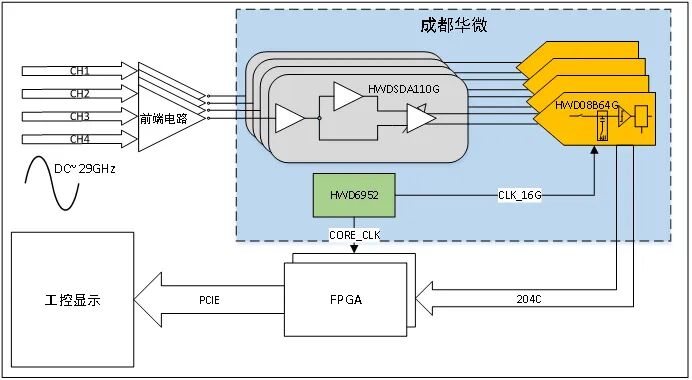

多通道示波器应用如下图所示，信号经过模拟前端、增益控制后输入到ADC，ADC转换后通过标准JESD204C接口传输给FPGA进行数字信号处理。
多通道示波器方案
超高速示波器应用方案
超高采样率示波器应用如下图所示，信号通过模拟前端到系统内部通过增益控制以及阻抗匹配后到ADC，四片ADC具备同步功能，通过调整时钟相位实现交织采样，采样率可到256Gsps。
超高速示波器方案

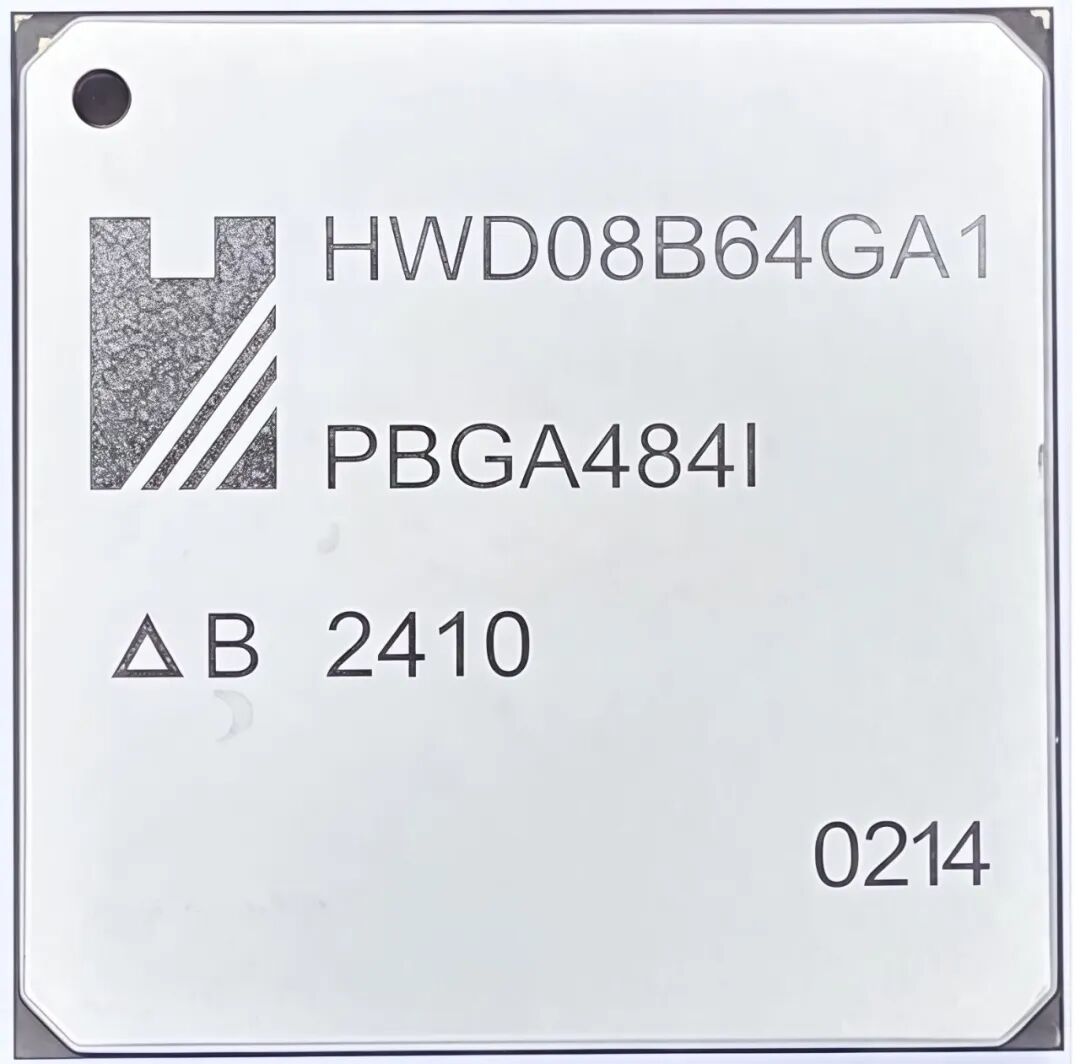

成都华微HWD08B64G简介
HWD08B64G系列是一款8位超高速A/D转换器，采用自主正向设计。
HWD08B64G支持采样率高达64GSPS，32GSPS~64GSPS采样率可调，-3dB带宽高至29GHz，支持DC输入。ADC内核采用时间交织SAR结构实现，通过使用宽带采样保持电路设计技术、时间交织及内部误差校正技术、JESD204C高速串行接口电路设计技术，使其具备单芯片高速以及高输入带宽A/D转换器的能力，同时具备超低误码率（CER<1e-15）。
主要参数
分辨率：8bits
采样速率：32GSPS ~ 64GSPS
DNL典型值：±0.16 LSB
INL典型值：±0.46 LSB
输入信号：带宽29GHz，600 mVpp，100
功耗：≤ 3W@64 GSPS
NSD：
-143.6dBFS/Hz at 50 GSPS with -3dBFS,1 GHz input
SFDR：
56.1dBFS at 50 GSPS with -3dBFS,1 GHz input
44.3dBFS at 50 GSPS with -1 dBFS,18 GHz input
43.3dBFS at 50 GSPS with -3dBFS,25 GHz input
接口：JESD204C，最高线速率 25 Gbps
工作温度：-55℃ ~ +125℃
封装形式：PBGA484
质量保证等级：GJB7400-2021
企军标代号：Q/HWD 50568-2024
