在过去很长一段时间里，存储芯片行业被视为典型的“强周期”行业，其核心竞争逻辑简单而粗暴：产能为王。

　　在那个由PC和智能手机主导的时代，谁拥有更大的晶圆产能，谁能以更低的成本生产出标准化的DRAM（动态随机存取存储器）和NAND Flash（闪存），谁就能在价格战中活下来。

　　三星电子就凭借庞大的产能规模和反周期的投资策略，长期占据着行业的统治地位。

　　但进入2025年后，存储行业格局发生变化。凭借在HBM（High Bandwidth Memory，高带宽内存）封装技术上的先发优势，产能规模上长期落后于三星的SK海力士行业地位飞速提升，甚至在某些阶段实现了对三星的反超。

　　这一产业逻辑的剧变，不仅发生在原厂层面，也正在向下游的存储解决方案厂商传导。

　　佰维存储业绩预告显示，公司预计2025年实现归属于上市公司股东的净利润8.50亿元至10亿元，同比增长427.19%至520.22%。

　　业绩爆发的背后，除了行业周期的回暖，更深层的逻辑在于佰维存储复制了与SK海力士类似的发展路径：作为国内少有的具备“研发封测一体化”能力的存储解决方案商，它正在通过封装技术的差异化，建立起区别于传统模组厂的竞争壁垒。

　　被封装重塑的竞争规则

　　HBM是高带宽内存芯片，通过TSV（硅通孔）技术，将多个DRAM芯片垂直堆叠，直接与GPU封装在同一个中介层上，从而实现了带宽的爆发式增长。

　　SK海力士之所以能够在HBM竞争中的胜出，正是因为其在封装工艺上做出了更优的选择。在HBM3和HBM3E的竞争中，三星、美光、SK海力士均掌握了TSV技术。但SK海力士独家采用了MR-MUF（批量回流模制底部填充）封装工艺，相比竞争对手使用的TC-NCF（热压非导电薄膜）工艺，MR-MUF在散热性能和良品率上表现更佳。

　　凭借封装技术的优势，SK海力士在英伟达等核心客户的供应链中拥有明显的份额优势。可以说，在HBM市场中，SK海力士占据绝对主导地位。

　　在消费级和边缘端市场，封装技术的重要性同样在提升。

　　随着智能手机、可穿戴设备向轻薄化、高性能发展，存储芯片需要在极小的空间内实现更大的容量和更低的功耗，LPDDR5X、UFS 4.0等新一代接口标准的普及，以及POP（Package on Package，叠层封装）、SiP（System in Package，系统级封装）等技术的应用，都要求存储厂商具备极高精度的封装能力。

　　对于佰维存储这样的解决方案厂商而言，单纯依靠分销标准颗粒，或者进行简单的SMT（表面贴装）组装，已经无法满足下游客户对高性能、定制化存储的需求。

　　只有掌握了从芯片设计、固件算法到先进封测的全栈能力，才能在新的竞争规则下生存。

　　并不是一个简单的“组装厂”

　　在资本市场，投资者往往难以区分“存储模组厂”和“存储解决方案商”。

　　传统的存储模组厂模式，本质上是贸易和组装的结合。企业从原厂采购标准化的晶圆或颗粒，进行简单的切割和SMT贴片，赚取加工费和市场波动的差价。这种模式往往陷入价格战的泥潭，毛利率存在不稳定性。

　　佰维存储选择的是另一条路径：研发封测一体化。

　　研发封测一体化的价值，在Meta的供应链中得到了验证。作为全球科技巨头，Meta在推出Ray-Ban智能眼镜时，对存储器件提出了极高的要求。

　　智能眼镜的镜腿空间极其有限，同时需要集成电池、主板、摄像头等多个组件，留给存储器的空间以毫米计算，且对功耗和散热有着严格的限制。

　　标准化的存储产品难以塞进这样的设备中。

　　佰维存储凭借其定制化封装能力，为Meta提供了ROM+RAM的存储解决方案。通过ePOP（Embedded Package on Package，嵌入式叠层封装）技术，佰维将DRAM和NAND Flash堆叠封装，在大幅节省PCB占用空间的同时，保证了高性能的数据读写。

　　值得注意的是，佰维存储的“先进封装工具箱”是分层次的。

　　在Meta眼镜案例中，体现的是其芯片级封装（如ePOP、SiP）的定制化能力，这解决了“小空间高性能”的问题。而在更长远的布局中，“晶圆级先进封测”能力，则为佰维在未来介入更高密度的封装奠定了基础。

　　根据公开披露，佰维存储的晶圆级先进封装项目涵盖了Bumping（凸块）、RDL（重布线层）、Fan-out（扇出型封装）等晶圆级核心工艺。基于这些技术，佰维存储规划了FOMS（Fan-out Memory System）和CMC（Computing Memory Co-packaging）两大产品线。

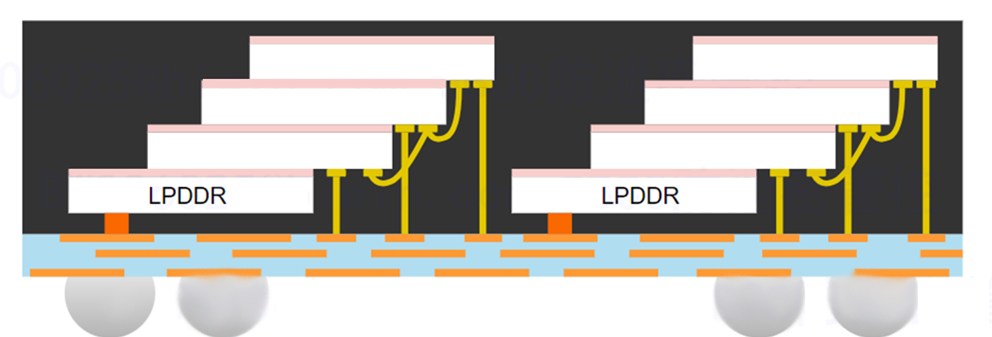

　　FOMS产品线针对先进存储芯片，例如，针对AI手机对容量和空间的提出的更为极致要求，公司推出了使用FOMS-R工艺的超薄LPDDR产品，直接解决了手机厂商的厚度痛点的同时，大幅增加了容量。

　　CMC产品线则针对存算一体化需求，公司能够利用晶圆级封装技术，将计算芯片与大容量存储进行高密度连接。这种方案缩短了信号传输距离，适用于AI PC、具身智能和智能驾驶等对带宽和延迟敏感的边缘计算场景。

　　在产能规划上，该项目预计在2026年底实现月产能5,000片，2027年底达到1万片。

　　这意味着，佰维存储将具备直接在晶圆上进行再加工的能力，在原厂产能主要用于标准化大宗产品的情况下，这种定制化的晶圆级封测能力，使其能够承接AI时代对异构集成和高性能存储的增量需求。

　　难以复制的竞争壁垒

　　在确立了技术路线的有效性后，市场关注的焦点转向了壁垒的可持续性。

　　未来在云、边、端领域，掌握先进封装技术的存储方案厂商是否能构建起足够高的护城河？

　　从需求端来看，存储产品的定制化趋势不可逆转。

　　在端侧，AI手机、AI PC、AI眼镜等设备对存储性能的要求正在指数级上升。除了体积和功耗，应用环境的复杂性也对存储器的稳定性提出了挑战。

　　在云侧和边侧，AI服务器的普及带动了企业级SSD和服务器内存的需求。

　　这些产品要求极高的一致性、耐久度和数据安全性。佰维存储通过自研主控芯片和固件算法，配合先进封测能力，能够为服务器厂商提供深度定制的存储解决方案。

　　面对这样的市场需求，新进入者面临着双重壁垒，资金壁垒和技术壁垒。

　　建设先进封测厂是一项资本密集型的投入，财报数据显示，2025年佰维存储研发费用达到4.47亿元，同比增长79%，研发人员数量达到1054人。

　　这种重资产投入本身就是一种门槛，不同于轻资产的分销模式，晶圆级封测产线需要投入巨额资金采购高精度固晶机、测试机等设备，并承担持续的折旧摊销。

　　技术壁垒则体现在垂直整合的协同效应上，从芯片设计、固件开发到封装测试，每一个环节都需要深厚的技术积累。

　　展望后市，本轮由AI和北美需求带来的超级周期，为国产厂商提供了巨大的增长空间。

　　弗若斯特沙利文预测，全球存储市场规模预计将从2025年的2633亿美元上升至2029年的4071亿美元，在这个增量市场中，能够提供高性能、定制化产品的厂商将获得超额收益。

　　在未来的存储产业竞争中，拥有先进封装技术的公司，将完成从组装分销商向自主创新龙头的角色跃迁，在算力产业链中占据不可替代的位置，这种身份的转变，才是企业价值重估的核心依据。
